Artec 3D سیستم اسکن سه بعدی نوری 2 میکرونی را منتشر کرد « Fabbaloo


کیت مترولوژی [Source: Artec 3D]

Artec 3D سیستم جدیدی را منتشر کرد که کاملاً با تجهیزات سنتی آنها متفاوت است.

پیشنهاد جدید “کیت اندازه گیری” است که به عنوان “سیستم اندازه گیری نوری سه بعدی” نامگذاری شده است. برای کاربردهای صنعتی و تولیدی که به دقت بالایی نیاز دارند در نظر گرفته شده است.

چقدر دقیق؟ Artec 3D گفت که کیت مترولوژی می تواند به دقت تا دو میکرون یا 0.002 میلی متر دست یابد. خیلی خوبه

تفاوت در اینجا این است که کیت مترولوژی مبتنی بر فرآیند فتوگرامتری است. فتوگرامتری شامل گرفتن مجموعه ای از تصاویر نوری از زوایای مختلف و سپس استفاده از نرم افزارهای پیچیده برای ادغام آنها با یکدیگر و تشکیل یک نمایش سه بعدی از سوژه است.

فتوگرامتری در میان کسانی که می خواهند از هزینه تجهیزات اسکن سه بعدی گران قیمت دستی یا سه پایه ای خودداری کنند بسیار دقیق و محبوب است.

با این حال، تجهیزات 3D Artec از سایر فرآیندهای اسکن، به ویژه نور ساختار یافته استفاده می کنند. در این فرآیند یک الگوی نور استاندارد بر روی یک سوژه منفجر می‌شود و نمای تحریف شده بینشی از خطوط شکل سه‌بعدی سوژه را فراهم می‌کند.

قطعات همراه با کیت اندازه گیری [Source: Artec 3D]

کیت مترولوژی تا زمانی که به دقت نگاه نکنید، تجهیزات معمولی عکاس به نظر می رسد. در حالی که دوربین اپتیکال Canon EOS با اتصال فلاش وجود دارد، اهداف اسکن نوری و نوارهای مقیاس نیز وجود دارد.

این کاملاً متفاوت از سخت‌افزار معمولی Artec 3D است و بیشتر شبیه تجهیزات فتوگرامتری است: دوربین و برخی ابزارهای اندازه‌گیری.

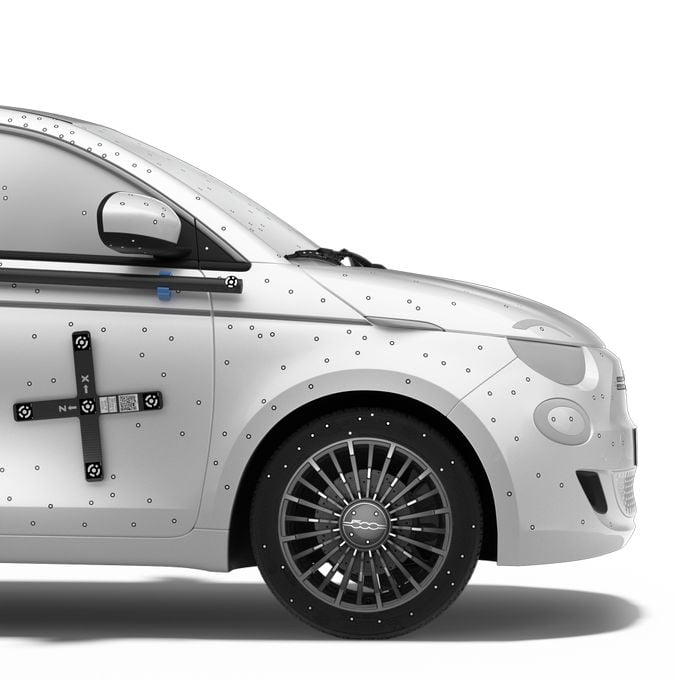

آماده شدن برای اسکن سه بعدی خودرو با استفاده از کیت مترولوژی [Source: Artec 3D]

اهداف به صورت مغناطیسی بر روی قطعات نصب می شوند و راهی را برای نرم افزار فتوگرامتری برای تشخیص موقعیت ها در فضای سه بعدی فراهم می کنند. میله ها را می توان برای کالیبراسیون دقیق طول استفاده کرد.

نکته جالب اینجاست که به نظر می رسد نرم افزار کیت اندازه گیری در نرم افزار استاندارد Artec 3D، Artec Studio، همراه شده است. به عبارت دیگر، اکنون به نظر می رسد که آن ابزار فتوگرامتری را نیز انجام می دهد.

Artec 3D گفت که کیت مترولوژی می تواند به تنهایی برای اندازه گیری بسیار دقیق قطعات مورد استفاده قرار گیرد، حتی اگر آنها در حرکت باشند. این می تواند راه حل را برای استفاده در خطوط تولید ایده آل کند.

جالب‌تر این است که با توجه به اینکه نرم‌افزار تماماً در استودیوی آرتک قرار دارد، ظاهراً می‌توان با اضافه کردن نتایج حاصل از کیت اندازه‌گیری، عملیات اسکن سه بعدی معمولی را سوپرشارژ کرد. اینجاست که می توانید به طور کامل از دقت این سیستم بهره ببرید.

Artec 3D گفت:

کیت مترولوژی دارای گواهینامه DaaKS و VDI است و دقت مبتنی بر نقطه (RMS) تا 0.002 میلی‌متر + 0.005 میلی‌متر بر متر و دقت اندازه‌گیری طول تا 0.015 میلی‌متر + 0.015 میلی‌متر بر متر را ارائه می‌کند.

اسکن سه بعدی دقیق از یک خودرو با استفاده از کیت اندازه گیری [Source: Artec 3D]

Artec 3D معتقد است که این مشخصات و گواهینامه ها می توانند استفاده از کیت مترولوژی را در چندین زمینه کاربردی منحصر به فرد، از جمله:

  • خودرو، که در آن کیفیت قطعات را می توان در زمان واقعی در خطوط تولید بررسی کرد
  • رباتیک، جایی که می توان از موقعیت یابی برای برنامه ریزی حرکات رباتیک استفاده کرد
  • اشیاء در مقیاس بزرگ، جایی که می توان اندازه گیری دقیق اجسام بزرگ را به دست آورد
  • تغییر شکل، که در آن اعوجاج اجسام از هندسه مورد نظر قابل تشخیص است
  • مکان های ناپایدار، که در آن انعطاف پذیری کیت اندازه گیری امکان انجام عملیات دقیق را با وجود شرایط فراهم می کند.

تولیدکنندگانی که به تولید قطعات بسیار دقیق نیاز دارند ممکن است کیت اندازه‌شناسی جدید مورد علاقه را پیدا کنند.

از طریق Artec 3D
